刀箱規格 |

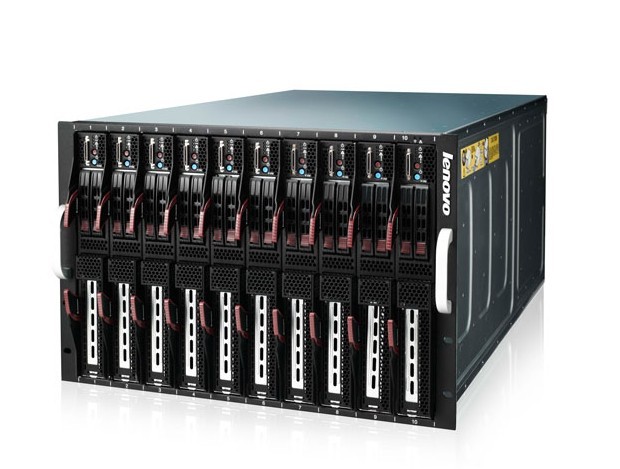

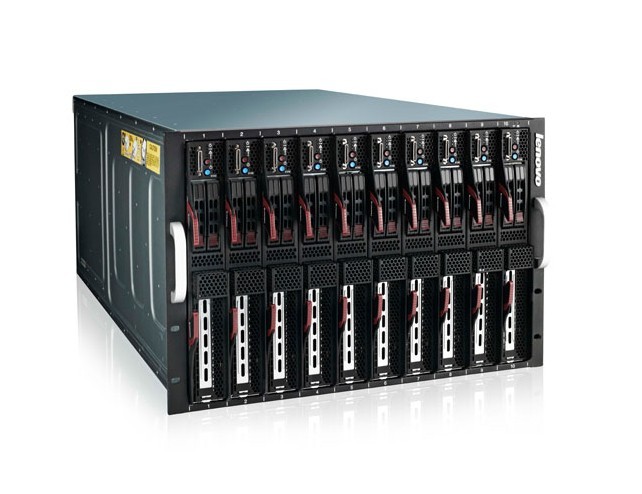

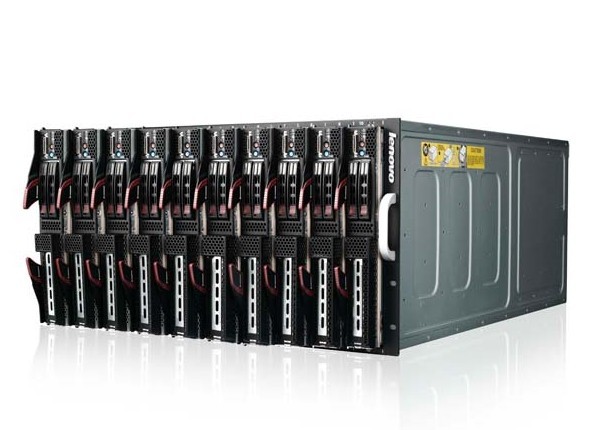

E710R通訊刀箱 |
|
部署形態 |
7U標準19英寸機柜安裝，可接插10片計算刀片 |
|
刀箱中板 |
無源冗余中板 |
|
通訊模塊 |
最大支持4個通訊模塊插槽；
標配支持一個千兆Ethernet交換模塊；
可選支持2個千兆（萬兆）Ethernet交換或直通模塊；
可選支持1個InfiniBand交換或直通模塊； |
|
管理模塊 |
最大支持2個管理模塊插槽；
標配支持一個管理模塊；
可選支持2個冗余管理模塊插槽，支持本地KVM，遠程KVM，遠程虛擬媒體，Serial-over-LAN，遠程電源控制功能 |
|
電源模塊 |
最大4個電源插槽；
標配支持4個1600W冗余電源，配置3+1冗余模式
可選支持2-4個1600W或者2000W冗余供電模塊，可設置1+1,3+1,2+2，N+N冗余模式 |
|
散熱模塊 |
最大支持8組16片與電源一體的冗余風扇；
標配8組16片與電源一體的冗余風扇；
可選支持與電源一體的4-8組8-16片全冗余風扇，支持冗余的轉速自動調節功能； |
|
輸入模塊 |
可選支持一個基于USB2.0界面的DVD-RW光記錄設備
可選支持通過計算刀片連接的鍵盤、鼠標、顯示及USB2.0設備 |
|
安裝套件 |
標配支持19“標準機柜上架導軌 |
|
刀箱尺寸 |
高：7U12.1英寸（306毫米），寬：18.5英寸（469毫米），深：29英寸（736毫米）；
標準滿配重量105公斤 |
|
刀片規格 |
B5102 FC計算刀片 |
|
部署形態 |
刀片式，支持lenovo DC-B710R刀片服務器系統 |
|
中央處理器 |
支持2顆多核英特爾®至強TM處理器5600系列 |
|
QPI總線速率 |
4.8GT/S-6.8GT/S |
|
處理器緩存 |
4MB-8MB三級緩存 |
|
芯片組 |
INTEL5520+ICH10R |
|
內存 |
集成12個內存插槽，支持DDR3 800/1066/1333MHz內存，最大可擴展192GB內存，支持三通道讀取 |
|
硬盤控制器 |
集成8通道SAS控制器，支持RAID0,1 |
|
硬盤 |
最大支持2個2.5英寸熱插拔SAS/SATA/SSD硬盤 |
|
網卡 |
集成Intel雙千兆自適應網卡，支持網卡冗余、負載均衡等功能 |
|
I/O擴展槽 |
支持1個標準PCI-E*16全高半長插槽(通過計算刀片連接)；支持一個20/40GB InfiniBand Mezzanine插槽（通過刀箱交換模塊連接）；支持一個萬兆Ethernet Mezzanine插槽（通過刀箱交換模塊連接）； |
|
外部設備接口 |
支持1個透過mini kvm接駁線纜的kvm 、vga、usb接口 |
|
管理功能 |
集成BMC+IKVM管理芯片，支持基于IPMI 2.0協議提供遠程管理和遠程診斷功能，支持kvm over ip |
|
刀箱插接 |
集成2個冗余的高速GBX連接器 |
|
操作系統 |
Windows server 2003 Enterprise Edition R2中/英文版（X64）
Windows server 2008 Enterprise Edition R2中/英文版（X64）
RedHat Linux Enterprise AS5 Update1 (X64)
RedHat Linux Enterprise AS5 Update3 (X64)
RedHat Linux Enterprise AS5 Update4 (X64) |
|
其它特性 |
|
|
環境溫度 |
工作環境：10℃～35℃
運輸/儲存環境：-40℃～55℃ |
|
環境濕度 |
工作環境：35%-80％的相對濕度
運輸/儲存環境：20%-93％的相對濕度 |
|
刀片規格 |
B5102 S6計算刀片 |
|
部署形態 |
刀片式，支持lenovo DC-B710R刀片服務器系統 |
|
中央處理器 |
支持2顆多核英特爾®至強TM處理器5600系列 |
|
QPI總線速率 |
4.8GT/S-6.8GT/S |
|
處理器緩存 |
4MB-8MB三級緩存 |
|
芯片組 |
INTEL5520+ICH10R |
|
內存 |
集成12個內存插槽，支持DDR3 800/1066/1333MHz內存，最大可擴展192GB內存，支持三通道讀取 |
|
硬盤控制器 |
集成8通道SAS控制器，支持RAID0,1;可選通過的IBUTTON 組件支持RAID 5 |
|
硬盤 |
最大支持6個2.5英寸熱插拔SAS/SATA/SSD硬盤 |
|
網卡 |
集成Intel雙千兆自適應網卡，支持網卡冗余、負載均衡等功能 |
|
I/O擴展槽 |
支持一個20/40GB InfiniBand Mezzanine插槽（通過刀箱交換模塊連接）；支持一個萬兆Ethernet Mezzanine插槽（通過刀箱交換模塊連接）； |
|
外部設備接口 |
支持1個透過mini kvm接駁線纜的kvm 、vga、usb接口 |
|
管理功能 |
集成BMC+IKVM管理芯片，支持基于IPMI 2.0協議提供遠程管理和遠程診斷功能，支持kvm over ip |
|
刀箱連接 |
集成2個冗余的高速GBX連接器 |
|
操作系統 |
Windows server 2003 Enterprise Edition R2中/英文版（X64）
Windows server 2008 Enterprise Edition R2中/英文版（X64）
RedHat Linux Enterprise AS5 Update1 (X64)
RedHat Linux Enterprise AS5 Update3 (X64)
RedHat Linux Enterprise AS5 Update4 (X64) |
|
其它特性 |
|
|
環境溫度 |
工作環境：10℃～35℃
運輸/儲存環境：-40℃～55℃ |
|
環境濕度 |
工作環境：35%-80％的相對濕度
運輸/儲存環境：20%-93％的相對濕度 |
